O TREPANTE PIPE é um sistema de segurança invador, versátil, robusto e dinâmico, foi desenvolvido pela PIPE Estruturas Metálicas, que detém a fabricação exclusiva e a patente do sistema como um todo.
Utilizado como sistema de segurança na construção civil para torres verticais, mais indicado para torres a cima de 6 pavimentos.
Especificações Técnicas:
Este Sistema Trepante foi desenvolvido pela PIPE Estruturas Metálicas, que detém a fabricação exclusiva e a patente do TREPANTE PIPE.
É ideal para dinamizar o uso de sistemas trepantes nas obras de maneira mais simplificada e versátil.
Os módulos são leves e se adaptam a qualquer tipologia com ajustes simples no comprimento. As dimensões do módulo padrão podem variar de 1570mm a 4750mm, enquanto que, com o quadro duplo, podem chegar a 7050mm.

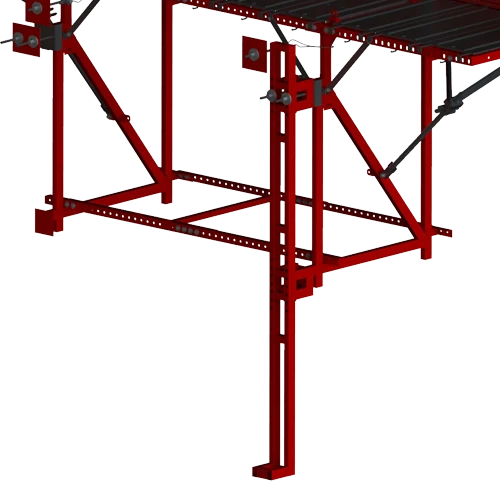

O TREPANTE PIPE possui quadros, suportes superiores de grades e orelhas flauteadas, o que permite que o mesmo módulo se adapte a diversas tipologias, sem a necessidade de utilizar componentes com dimensões fixas que atendem apenas a uma composição específica. O sistema de mão francesa utilizado para ancorar a orelha é regulável e se adapta a qualquer posição necessária.
Os pisos possuem sistema de travamento por gravidade, dispensando o uso de parafusos e evitando peças soltas que podem ser perdidas facilmente na obra.Os olhais de içamento frontal e traseiro estão posicionados a 90 graus, para evitar o giro do módulo durante o içamento, proporcionando maior segurança no manuseio.
Os olhais de içamento frontal e traseiro estão posicionados a 90 graus, para evitar o giro do módulo durante o içamento, proporcionando maior segurança no manuseio.

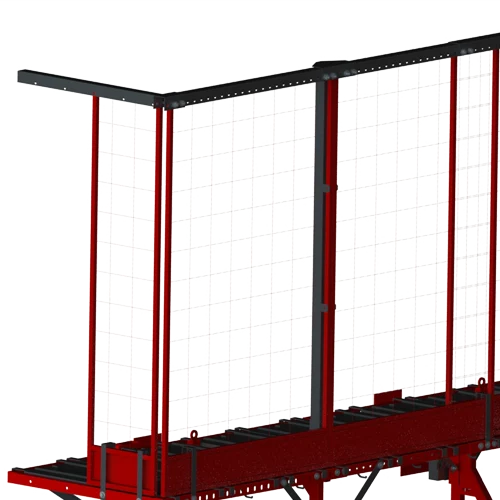

As grades de proteção possuem 2m de altura e são ancoradas no poste central em dois pontos e se encaixam nos suportes superiores das grades, em formato de U, impossibilitando que as mesmas se soltem em qualquer situação, além de possuir a trava inferior de grades, que prende até duas grades simultaneamente e faz com que as grades travem os pisos, impossibilitando que estes se soltem.

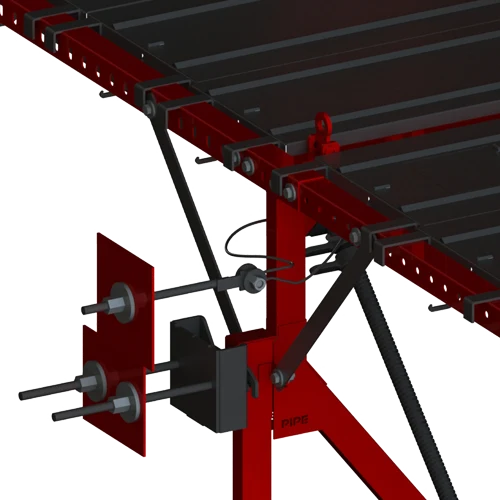

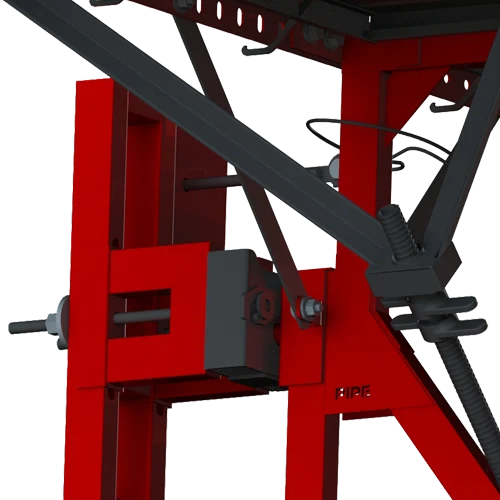

O TREPANTE PIPE possui um sistema de ancoragem inovador, seguro e robusto. O módulo é preso à torre por meio da caixa de ancoragem, que é presa ao prédio em dois pontos. Possui sistema de travamento por gravidade de fácil travamento e destravamento, sem a necessidade de uso de chaves. A caixa de ancoragem possui dois parafusos, que atravessam toda sua extensão. Seu comprimento foi pensado e definido de forma a atender a todas as espessuras de paredes usualmente utilizadas na construção civil, que são travados por porcas e pela arruela interna única para os dois parafusos.
